VS III 手動環鏈葫蘆

日期：2013/8/5 9:33:31　人氣：2189

產品概述：

額定載荷 500 - 5000 公斤
　　III 型手拉環鏈葫蘆是耶魯最新設計并引進的手拉環鏈葫蘆。
　　改進的導鏈機構防震、防卡，從而使鏈條運行更平滑。高質量的軸承，變速器
和鏈槽保證操作更平穩。
　　優化的受力設置使操作更方便。

產品說明：

產品特性
　　邊板和外殼牢固連接，滑輪蓋加固，確保葫蘆平穩提升。
　　過載保護裝置
　　集鏈盒
　　精確的導鏈機構確保起重鏈條運行更平滑。
　　高質量的齒輪箱軸承、邊板和鏈槽能夠延長使用壽命。
　　鍍鋅防酸的制動裝置和滾珠軸承確保更佳的防腐蝕效果。
　　標配鍍鋅起重鏈條可起到額外的防腐蝕效果。

產品選項
　　邊板和外殼牢固連接，滑輪蓋加固，確保葫蘆平穩提升。
　　過載保護裝置
　　集鏈盒

技術參數：

型號	額定載荷 kg	鏈條數	鏈條規格 d x p mm	每提升一米手拉鏈行程 mm	手拉鏈額定載荷拉力 daN	3m起升高度凈重 kg
VSIII 0.5/1	500	1	5 x 15	26	21	9.0
VSIII 1.0/1	1000	1	6 x 18	24	24	11.5
VSIII2.0/1	2000	1	8 x 24	19	32	19.0
VSIII 2.0/2	2000	2	6 x 18	15	29	17.3
VSIII 3.0/1	3000	1	10 x 30	12	40	31.0
VSIII 3.0/2	3000	2	8 x 24	10	37	27.0
VSIII 5.0/2	5000	2	10 x 30	8	41	43.0

外形尺寸：

型號	VSIII 0.5/1	VSIII 1.0/1	VSIII 2.0/1	VSIII 2.0/2	VSIII 3.0/1	VSIII 3.0/2	VSIII 5.0/2
A min., mm	350	380	460	490.0	570	580	700
B,mm	21	28	36	36	45.0	45	47
C,mm	23	27	35	35	40.0	40	45
D,mm	16	20	29	29	29.0	29	40
E,mm	145	158	205	170	240.0	220	250
F,mm	140	155	180	155	210.0	175	190
G,mm	80	87	94	87	110.0	94	95
H,mm	60	68	86	68	100.0	81	95
K,mm	240	270	320	285	370.0	340	410

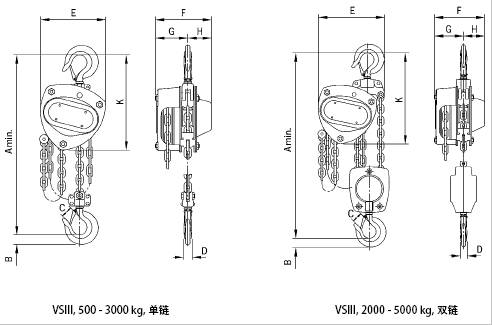

尺寸圖：
